Mähwerksaushebung ab 28.03.2001

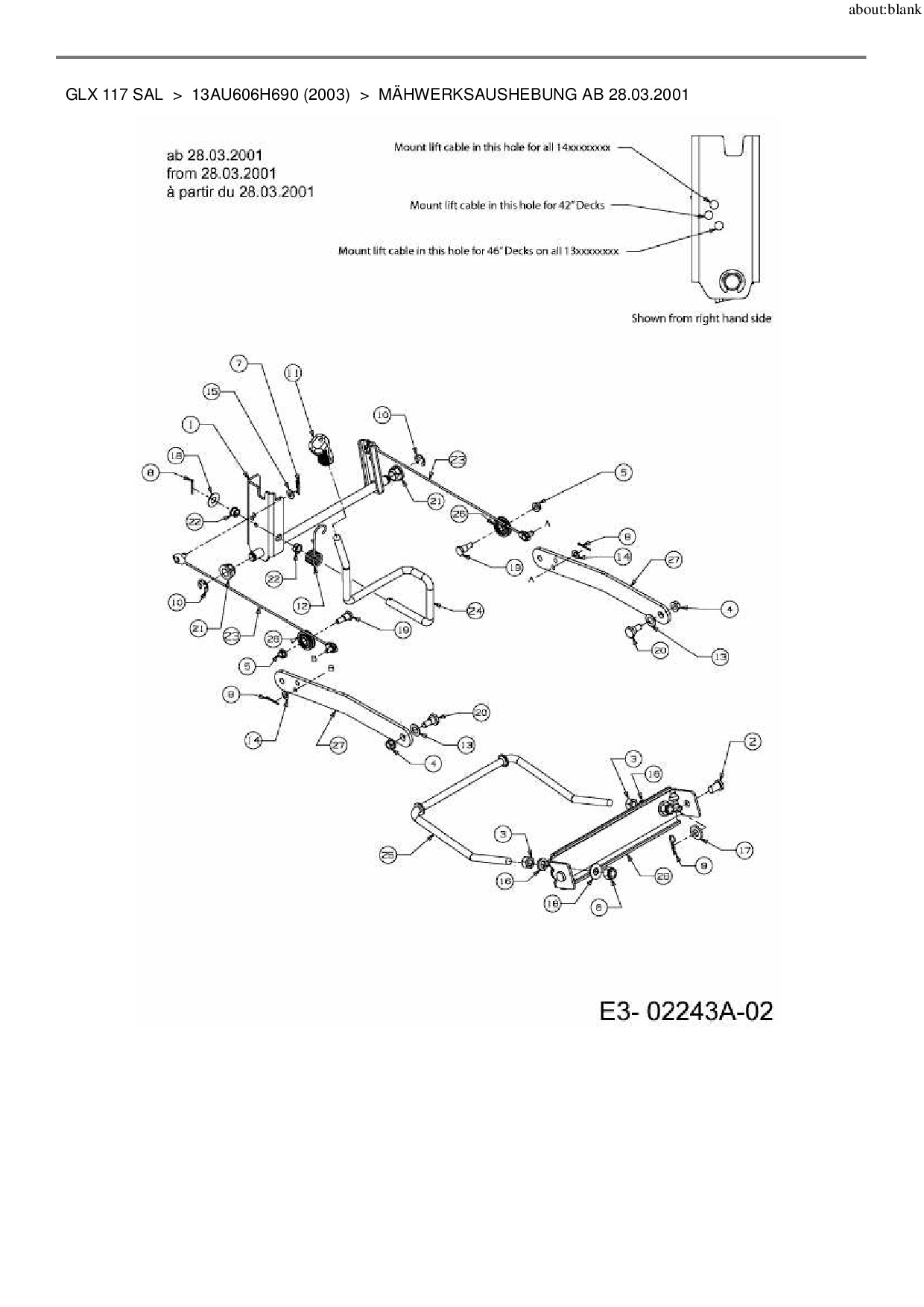

Zeichnung für Gutbrod Rasentraktor GLX 117 SAL mit der Geräte-Artikelnr. 13AU606H690 ab Baujahr 2003:

Zeichnung Mähwerksaushebung ab 28.03.2001

Die Ersatzteil-Zeichnung für Rasentraktor Gutbrod GLX 117 SAL als Download:
Download Ersatzteil-Zeichnung Gutbrod GLX 117 SAL Zeichnung Mähwerksaushebung ab 28.03.2001 (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod GLX 117 SAL Zeichnung Mähwerksaushebung ab 28.03.2001 (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Gutbrod GLX 117 SAL aus der Zeichnung Mähwerksaushebung ab 28.03.2001:
Standard
10 20 30 40 50
Artikel 1 - 20 von 26
LAGERBOLZEN .50 X .78 LG für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 2
15,70 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 1/2-13 GR5 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 3
5,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 5/16-18 GR5 SD LK für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 5
4,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-S-MUTTER 1/2-13 GRB NYLON für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 6
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072DIA x 1.13 LG für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 7
4,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT 3/32 x 1.0- für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .080 x 1.5625 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 9
8,88 € *
Lieferzeit: 2 - 10 Werktage
S-RINGE-TYPE .625 DIA WELLE für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF 1/2 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 11
17,23 € *
Lieferzeit: 2 - 10 Werktage
SCHENKELFEDER für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 12
9,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .530x.930x.050 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH.344 x.620 x.033 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .344 x .688 x .065 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 1/2- für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE .531x1.062x.134 HD für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 17
6,88 € *
Lieferzeit: 2 - 10 Werktage
ANLAUFSCHEIBE .510x1.120x.060 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 18
5,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .437 x .470 5/16-18 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 19
11,65 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE .496x.336 3/8-16 für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 20
10,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANT-FLANSCHLAGER für Gutbrod Rasentraktor GLX 117 SAL # Pos. Nr. 21
6,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 26
