Vorderachse

Zeichnung für MTD Motormäher mit Antrieb SP 46 GXL mit der Geräte-Artikelnr. 12A-X34H600 ab Baujahr 2005:

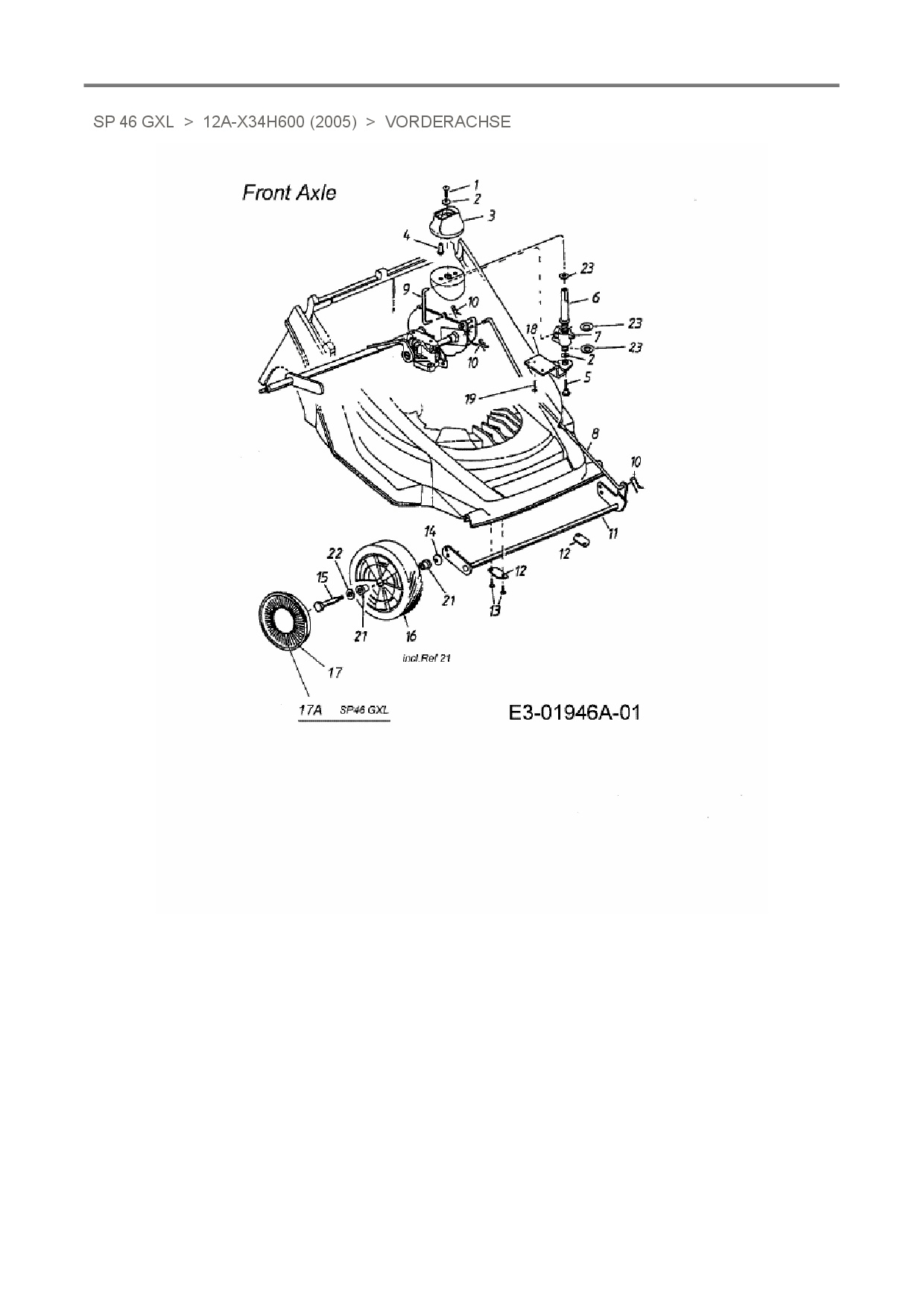

Zeichnung Vorderachse

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb MTD SP 46 GXL als Download:
Download Ersatzteil-Zeichnung MTD SP 46 GXL Zeichnung Vorderachse (PDF-Format)
Download Ersatzteil-Zeichnung MTD SP 46 GXL Zeichnung Vorderachse (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb MTD SP 46 GXL aus der Zeichnung Vorderachse:
Standard
10 20 30 40 50
Artikel 1 - 20 von 21
FLK-SCHR.1/4-200.750PANPHI für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 1
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 1/4" NORMALAUSF. für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 2
5,88 € *
Lieferzeit: 2 - 10 Werktage
EINSTELLKNOPF für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 3
10,88 € *
Lieferzeit: 2 - 10 Werktage
KUGELKOPFBOLZEN für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 4
40,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHRAUBE .340X.285 1/4 für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 5
10,88 € *
Lieferzeit: 2 - 10 Werktage
SPINDEL für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 6
45,08 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 7
14,22 € *
Lieferzeit: 2 - 10 Werktage
STANGE F. HÖHENVERSTELLG. für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 8
20,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072DIA x 1.13 LG für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 10
4,88 € *
Lieferzeit: 2 - 10 Werktage
VORDERACHSE ZUS. für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 11
57,87 € *
Lieferzeit: 2 - 10 Werktage
SCHRAUBE #12-16 0.750 TRUSPHI für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 13
4,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER .401 x.870 x.060 für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 15
27,09 € *
Lieferzeit: 2 - 10 Werktage
RAD KPL 7X2 LINK SCHWARZ BB für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 16
42,24 € *
Lieferzeit: 2 - 10 Werktage
RADBLENDE Ò144 für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 17
8,88 € *
Lieferzeit: 2 - 10 Werktage
RADBLENDE für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 17A
9,31 € *
Lieferzeit: 2 - 10 Werktage
WINKEL für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 18
13,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRTT5/16-180.500HXIN für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
KUGELLAGER INNEN 1/2" für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 21
11,88 € *
Lieferzeit: 2 - 10 Werktage
WELLENSCHEIBE.510 x.750 x.17 für MTD Motormäher mit Antrieb SP 46 GXL # Pos. Nr. 22
4,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 21
